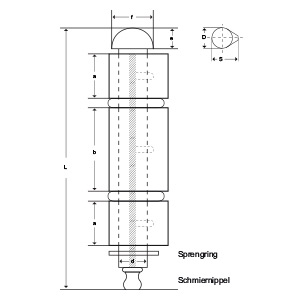

3-teilig aus Stahl mit Messingstift und Schmiernippel
Anschweissbänder aus Vollprofil-Spezialstahl für Elektroschweissung. Profil spitzbogig mit Anschweissnase.
Ausführung
- AMS mit ausziehbarem Messingstift
- Bohrung im Stift, 3 Querlöcher, mit Schmiernippel
| Länge L mm |
Querschnitt Ø D/S mm |
Stift Ø d mm |
Teil a |
Teil b |
Kopf f x e mm |
Gewicht 100 Stk. kg |
Tragkraft Stk. kg |
AMS |
|---|---|---|---|---|---|---|---|---|
| 135/3 | 18/22,5 | 12 | 30 | 50 | 18 x 9 | 27 | 790 | ja |
| 150/3 | 20/25,5 | 13 | 35 | 55 | 20 x 10 | 40 | 960 | ja |
| 180/3 | 20/25,5 | 13 | 45 | 65 | 20 x 10 | 48 | 1300 | ja |
| 200/3 | 23/29 | 16 | 48 | 78 | 23 x 11 | 71 | 2000 | ja |
